環形變壓器廣泛應用于包裝機械、醫療器械、儀器儀表等各個領域中，環形變壓器一般作為部件安裝入機器中使用。現有的環形變壓器一般并不設置有短路保護器，一旦環形變壓器遭受突發短路時，高低壓側都將受很大的短路電流，因短路產生的過大電流會對環形變壓器及其負載造成損壞?，F(xiàn)有的部分環形變壓器中也設置有短路保護器，但其結構繁瑣復雜，對過大電流的感應較遲鈍，斷路操作不夠及時，難以對環形變壓器及其負載起到及時迅速而有效的短路保護。

因此，如何實現一種具有短路保護功能，且短路保護及時迅速，結構簡單合理的環形變壓器是業內亟待解決的技術問題。

本實用新型的主要目的是提供一種具有短路保護功能的環形變壓器，旨在實現一種具有短路保護功能，且短路保護及時迅速，結構簡單合理的環形變壓器。

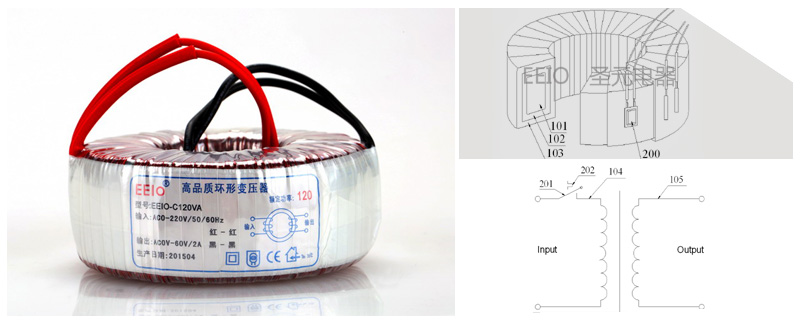

本實用新型提出一種具有短路保護功能的環形變壓器，包括鐵芯、初級繞組、次級繞組、輸入端引線、輸出端引線，還包括串聯于輸入端引線上且可在發生短路時使環形變壓器斷路從而起到保護作用的短路保護器;短路保護器包括通過觸點電連接于輸入端引線上的受熱升溫及自身發熱升溫時可發生變形并脫離開觸點從而具有短路保護的開關功能的高阻值金屬件，發生短路時過大的電流使高阻值的金屬件受熱升溫及自身快速發熱升溫而變形從而脫離開觸點使輸入端引線發生斷路進而使環形變壓器快速轉換為斷路狀態;金屬件兩端并聯有在金屬件斷路時啟動工作并在金屬件通電時停止工作的工作時可發熱從而有效防止金屬件在短路時反復工作的PTC器件，斷路時PTC器件啟動工作并發熱，發出的熱量傳遞到金屬件上并使金屬件受熱升溫而變形從而使金屬件保持變形及斷路狀態，直到故障解除而再次通電時PTC器件停止工作，使金屬件自然降溫而恢復原形并與觸點通電從而使環形變壓器繼續正常工作。
