如何辨別電源變壓器的參數？

返回列表來源：圣元變壓器發布日期：2018-12-27 17:45 | 分享加入收藏關注：-

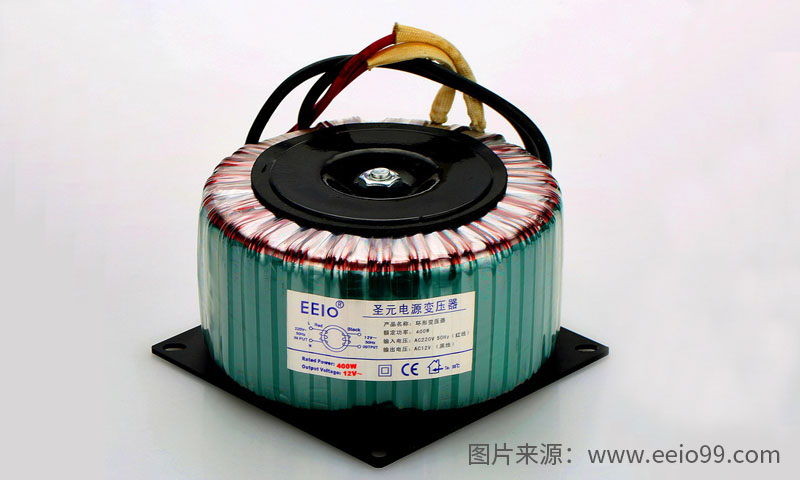

電源變壓器標識卡上的功率、電壓、電流等參數的標記，久了就會出現脫落或者消失的現象，這給使用帶來極大的不便，那么我們該如何辨別電源變壓器的參數呢?

當不清楚變壓器參數時可以從以下幾個方面來辨別：

1.功率的估算：電源變壓器傳輸功率的大小，取決于鐵芯的材料和橫截面積。所謂橫截面積就是指繞組所包裹的那段芯柱的橫斷面面積。在測得鐵芯截面積S之后，即可按P=S2/1.5估算出變壓器的功率P。

2.各繞組電壓的測量：(1)分清繞組的組數，畫出電路圖;(2)確定初級繞組。對于降壓式電源變壓器，初級繞組的線徑較細，匝數也比次級繞組多;(3)確定所有次級繞組的電壓。在初級繞組上通過調壓器接入交流電，緩緩升壓直至220V，依次測量各繞組的空載電壓，標注在各輸出端。如果變壓器在空載狀態下長時間不發熱，說明變壓器性能基本完好，也進一步驗證了初級繞組是正確的。
