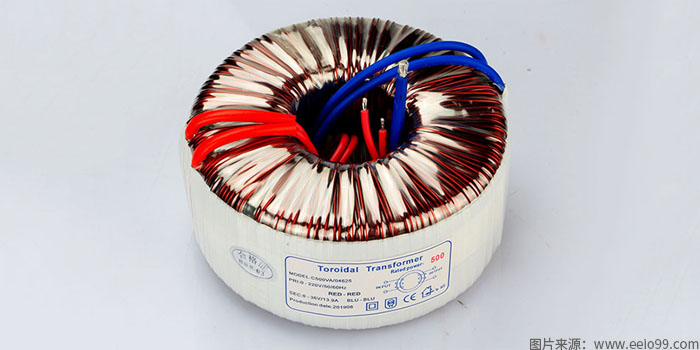

對不同類型的變壓器都有相應的參數要求，環形變壓器的主要參數有電壓比、效率、工作頻率、額定電壓、額定功率、空載電流、空載損耗、絕緣電阻等。

(1) 電壓比。設環形變壓器的兩組線圈圈數分別為N1和N2，N1為初級繞組，N2為次級繞組。在初級繞組上加一交流電壓，在次級線圈兩端就會產生感應電動勢。初級、次級電壓和線圈圈數間具有下列關系：

　　U2/U1=N2/N1=n

其中n稱為電壓比(圈數比)，U1為輸入電壓，U2為輸出電壓。變壓器能夠根據需要通過改變次級線圈的圈數而改變次級電壓，卻不能改變允許負載消耗的功率。需要注意的是電壓比有空載電壓比和負載電壓比的區別。

(2) 效率。在額定功率時，環形變壓器的輸出功率和輸入功率的比值，叫做環形變壓器的效率，即

　　η=P1/P2*100%

其中η為環形變壓器的效率，P1為輸入功率，P2為輸出功率。當變壓器的輸出功率P2等于輸入功率P1時，效率η等于100%，此時變壓器將不產生任何損耗。實際上這種變壓器是不存在的，變壓器傳輸電能的時候總要產生損耗。變壓器的效率與變壓器的功率有密切的關系，通常功率越大，損耗就越小，效率也就越高;反之，功率越小，效率也就越低。

(3) 工作頻率。由于變壓器鐵芯損耗與頻率有很大關系，故應根據使用頻率來設計和使用工作頻率。

(4) 額定電壓。額定電壓是指環形變壓器的初級線圈上所允許施加的電壓，正常工作時，變壓器初級繞組上施加的電壓不得大于規定值。

(5) 額定功率。是指變壓器在規定的頻率的電壓下長期工作，而不超過規定溫升時次級輸出的功率。

(6) 空載電流。當環形變壓器的次級繞組開路時，初級線圈中仍有一定的電流，這個電流稱為空載電流?？蛰d電流由磁化電流(產生磁通)和鐵損電流(由鐵芯損耗引起)組成。

(7) 空載損耗。環形變壓器次級開路時，在次級測得的功率損耗即為空載損耗。

(8) 絕緣電阻。絕緣電阻表示環形變壓器各線圈之間、各線圈與鐵芯之間的絕緣性能。絕緣電阻的高低與所使用的絕緣材料的性能、絕緣等級高低等有關。
