是否遇到過這樣一種情況，有一個環形變壓器，但是沒有標簽，或者標簽參數不清晰，想使用這個環形變壓器卻不知道變壓器的功率大小，怎么辦?這里筆者簡單總結一下利用變壓器體積來估算變壓器的功率大小。

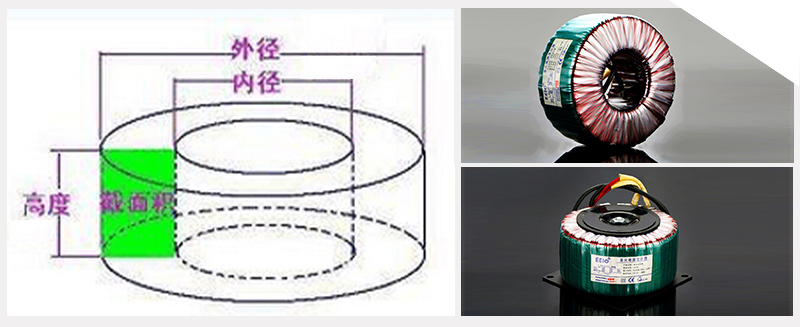

拿到一個不知道功率大小的環形變壓器，首先我們能用工具測量變壓器的外徑、內徑和高。由此可計算：

　　截面寬=外徑/2-內徑/2

　　截面積=截面寬*高

而根據截面積估計變壓器容量(VA)

　　P=(S/K)∧2,

其中P為平均容量，K系數為1.3，S為截面積。

因為VA說的是容量，W說的是功率。一般規定功率因素為0.8，實際最大功率為P*0.8(W)。

以上只是根據體積估算出環形變壓器的功率，影響變壓器功率的因素還有鐵芯磁通量，打造工藝等。
